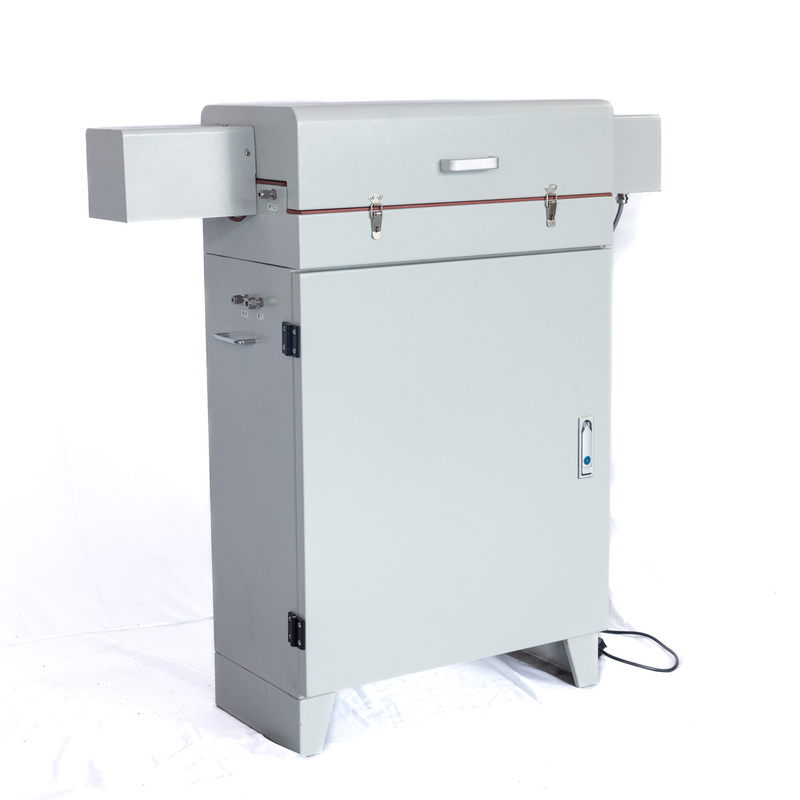

Sistema di monitoraggio continuo delle emissioni di gas di combustione CEMS

Sistema di monitoraggio continuo delle emissioni di gas di combustione HCl

1Principio di progettazione di base del sistema di analisi WT-400
IlSistema di analisi dell'ammoniaca WT-400è un sistema di monitoraggio dell'estrazione ad alta temperatura, con unanalizzatore laser NH3tutte le parti a contatto con il gas campione sonodi calore e isolamento superiore a 180°Cdurante tutto il processo, garantendo una misurazione accurata e stabile dell'NH3.

2Condizioni e requisiti di esercizio

2.1 Condizioni generali

• Contenuto massimo di polvere: < 2000 g/Nm3

• Temperatura dei gas di combustione al punto di campionamento: ≤ 600°C

• Pressione del punto di campionamento: -15 a 15 MPa

• Contenuto di catrame e di benzene: < 10 g/Nm3

• Presenza di vapore acqueo saturo

2.2 Condizioni ambientali

• Ilscatola di controllo della temperaturaè installato all'aperto, mentre lo strumento è all'interno.

• Temperatura ambiente: 5°45°C

• Umidità relativa (RH): 20°85%

• Pressione atmosferica: 10106 kPa (a seconda delle condizioni locali)

2.3 Utility e esigenze di approvvigionamento di gas

• Fornitore di energia: 220V ± 10%, 50Hz ± 1Hz, Potenza: 5 kVA (senza forti interferenze elettriche)

• Fornitura di gas del sistema:

  1. Aria compressa è necessaria per depurare il sistema di campionamento e prevenire il blocco.pulito, asciutto, privo di olio, con ununa pressione di 4 ‰ 7 kg/cm2per garantire un'efficace depurazione.

  2. Gas standard- utilizzato per il pre-elaborazione, la taratura e la verifica del sistema di analisi del gas.

  No.	STandard Composizioni di gas	STandard Concentrazione di gas	STandard Pressione del gas
  1	N2	≥ 99,9999%	0.5 -10 MPa
  2	NH3	80% della furia di misura	0.5 -10 MPa

3. Caratteristiche del WTKF200 Sistema di monitoraggio online delle fughe di ammoniaca:

1. Sonda di campionamento integrata razionalizzata, con una grande capacità di trattenimento della polvere e una capacità di filtrazione della polvere ≤ 100 g/NM³Non si intasano.

2Precisione di filtrazione della polvere: < 0,1 μm

3Accuratezza dell'analisi: ± 1% FS

4. Tempo di risposta: T90 ≤ 30 s

5. Tempo medio tra i guasti: MTBF>3 anni

6Intervallo di manutenzione: > 1 anno

7Il metodo di campionamento per estrazione ad alta temperatura è adottato per garantire l'assenza di distorsioni nel campionamento e l'analisi accurata.

8. progettazione di campionamento ad alta temperatura e a temperatura costante per garantire l'accuratezza della concentrazione di NH3.

9Il sistema dispone di un dispositivo di depurazione automatico per la polvere e prevenire il blocco.

10. Segnale di uscita: 4-20 mA; segnale di allarme di controllo NO/NC, 1A/220V.
